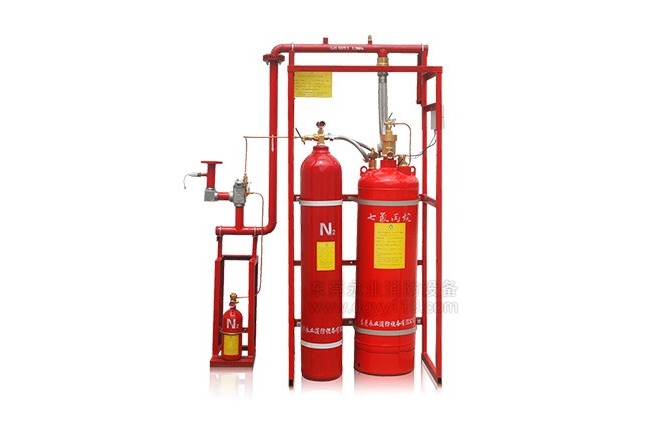

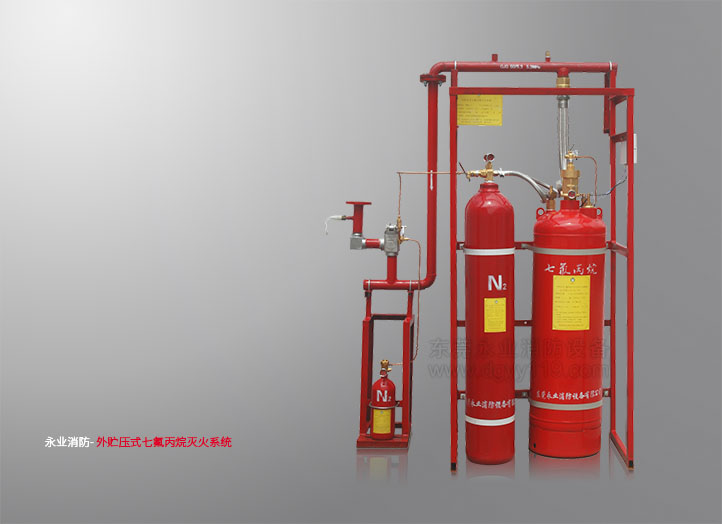

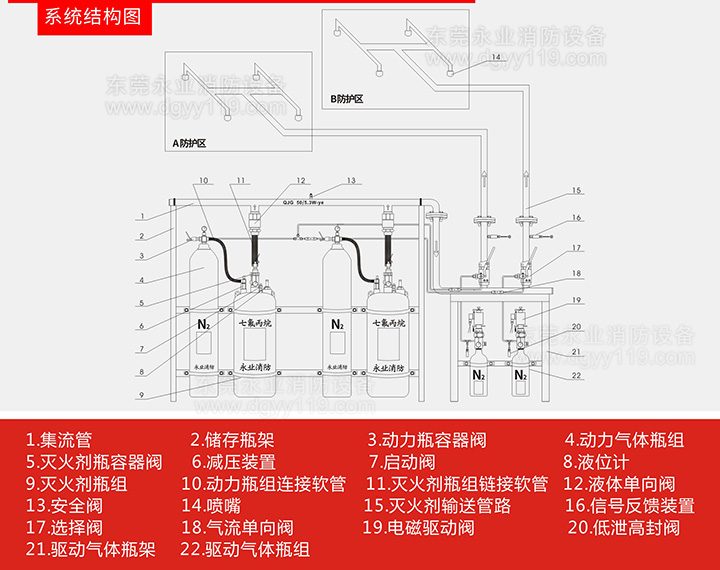

4.2Mpa外儲壓七氟丙烷滅火系統
1 系統工作溫度范圍：0 ℃～+50 ℃；
2設計系統時滅火劑瓶組選用鋼質焊接結構貯存容器，系統最大充裝密度為950 kg/m3 ；
3滅火劑瓶組充裝壓力應符合下列要求：
——貯存壓力：0.3MPa
——最大工作壓力(+50℃)：5.3 MPa
——最小工作壓力(0℃)：3.6 MPa
4驅動氣體瓶組選用無縫結構貯存容器，充裝壓力應符合下列要求：
——貯存壓力：6MPa
——最大工作壓力(+50℃)：6.6 MPa
5系統最大噴射時間：10S。
主要技術參數：
貯存壓力（20℃） | 0.3 MPa |
工作壓力（20℃） | 4.2 MPa |
最大工作壓力（50℃） | 5.3 MPa |
最大輸入壓力（50℃） | ≤15 MPa |
輸出壓力（20℃） | ≤5.3 MPa |
貯存容器容積（L） | 90、120、150、180 |
動力氣體瓶組容積（L） | 70 |

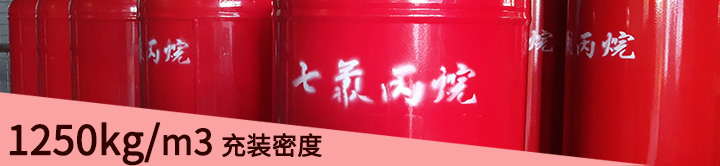

七氟丙烷充裝密度（kg／m3） | ≤1250 |
執行標準 | Q/DGYY01-2019 |
驅動氣體瓶組（20℃） | 6 MPa |
動力氣體貯存壓力（20℃） | 13.5 MPa |
環境條件 | 溫度0℃～50℃，相對濕度不大于97% |

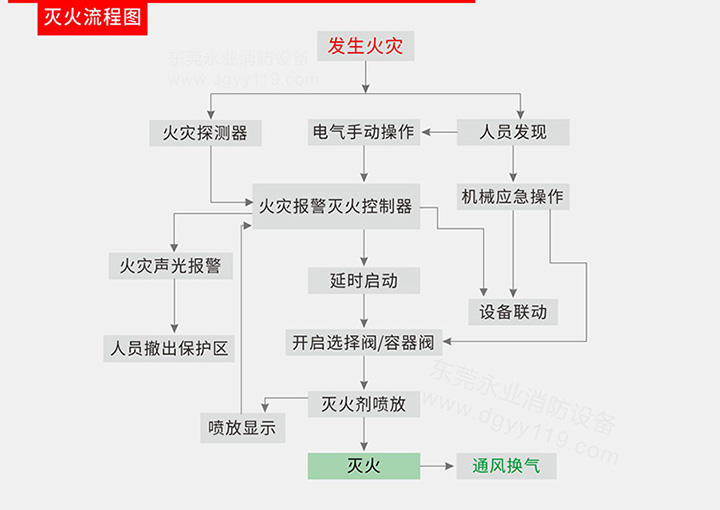

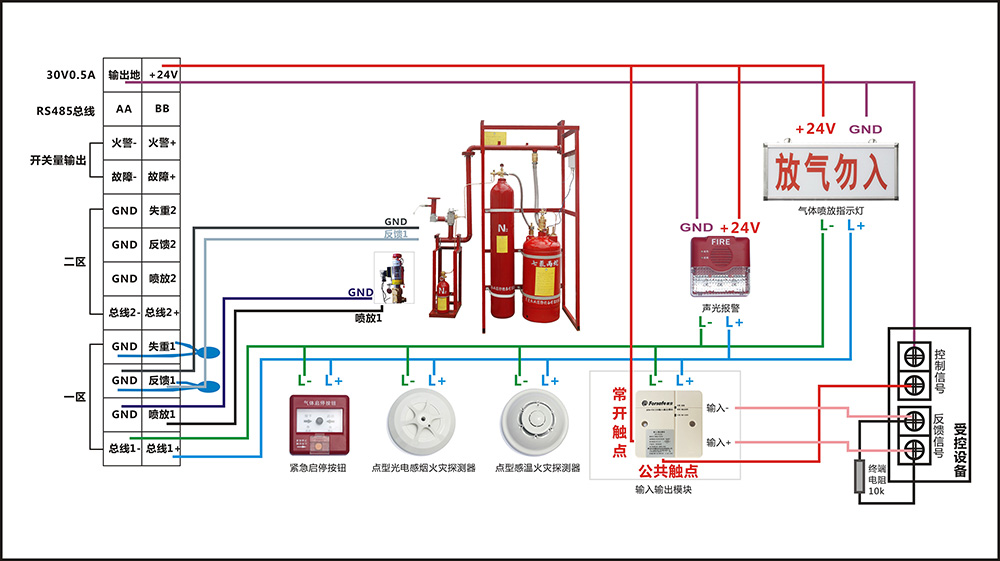

啟動方式 | 自動、電氣手動、機械應急操作 |
自動啟動延時時間 | 0～30s可調 |
